Zhejiang Hertz Electric Co., Ltd., osnovana 2014. godine, je visokotehnološko preduzeće specijalizirano za razvoj, proizvodnju, prodaju i postprodajne usluge, koje opslužuje srednje i vrhunske proizvođače opreme i integratore sistema industrijske automatizacije. Oslanjajući se na visokokvalitetnu proizvodnu opremu i rigorozne procese testiranja, kupcima ćemo ponuditi proizvode kao što su niskonaponski i srednjenaponski invertori, meki starteri i servo kontrolni sistemi i rješenja u srodnim industrijama. Kompanija se pridržava koncepta "pružanja korisnicima najboljih proizvoda i usluga" za pružanje usluga svakom kupcu. Trenutno se uglavnom koristi u metalurgiji, hemijskoj industriji, proizvodnji papira, mašinama i drugim industrijama.
Zašto odabrati nas
Profesionalni tim
Naš tim stručnjaka ima dugogodišnje iskustvo u industriji, a našim kupcima pružamo potrebnu podršku i savjete.
Visokokvalitetni proizvodi
Naši proizvodi su proizvedeni po najvišim standardima koristeći samo najbolje materijale. Osiguravamo da su naši proizvodi pouzdani, sigurni i dugotrajni.
24h online usluga
Dežurna linija 400 je otvorena 24 sata dnevno. Faks, e-pošta, QQ i telefon su svestrani i višekanalni za prihvatanje problema korisnika. Tehničko osoblje je 24 sata na dan da odgovori na probleme kupaca.
Rešenje na jednom mestu
Pružati tehničku podršku u cijelom procesu inspekcije, instalacije, puštanja u rad, prijema, testa prijema performansi, rada, održavanja i drugih odgovarajućih tehničkih smjernica i tehničke obuke u vezi sa ugovorenim proizvodima na vrijeme.
Naš varijabilni frekventni pogon (VFD), dizajniran za preciznu kontrolu motora, je svestrano rješenje usmjereno na povećanje energetske efikasnosti i operativnih performansi.
Inverterski pogon omogućava preciznu kontrolu brzine motora, što rezultira smanjenom potrošnjom energije i nižim operativnim troškovima, što ga čini ekološki prihvatljivim izborom za preduzeća.

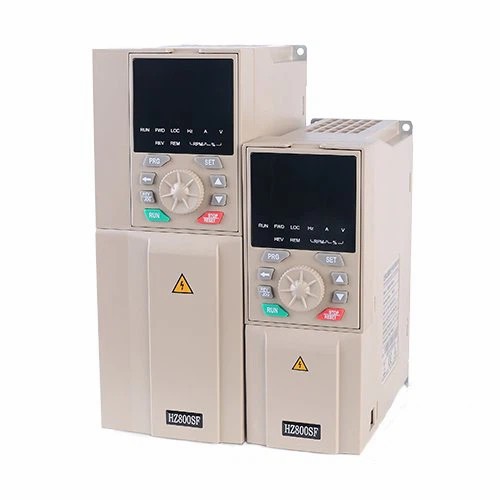

Frekvencijski pogon za trofazni motor
Visokokvalitetni materijal i prvoklasna tehnologija. Snažna funkcija, kontinuirano varijabilni prijenos. Redovnog izgleda, mali i lijepi. Pogodan rad i intuitivan digitalni displej.
Ovaj tip VFD se često koristi u stambenim i malim komercijalnim okruženjima, jer je pogodan za motore koji rade na 120 V i ne zahtijevaju visoke razine izlazne snage.
Svakom segmentu dajemo 220V i tri segmenta 220V ulaza. Kada se koristi za jednu fazu, svaki drugi segment se može koristiti kao rezervna linija.
Upotreba uređaja za pretvaranje frekvencije, sistema za klimatizaciju, pumpe za hlađenje, pumpe hladne vode, ventilatora je vrlo dobra tehnologija za uštedu energije.
Pogon s promjenjivom frekvencijom od 3.7KW. Ovo je 24V 150W DC motor bez četkica sa prirubnicom 90x90mm. Ugrađeni 10:1 pravokutni mjenjač osovine za klin donosi brzinu i obrtni moment na 300.
Pogon s promjenjivom frekvencijom od 5,5KW. Ovo je 24V 150W DC motor bez četkica sa prirubnicom 90x90mm. Ugrađeni 5:1 cilindrični mjenjač donosi brzinu i obrtni moment na 600 o/min i 1,95 Nm (276,14.
Pretvarač frekvencije je mašina AC snage koja pretvara električnu energiju u različite frekvencije. Krajem 1980-ih Kina je počela koristiti frekventni pretvarač.
Šta je VFD frekventni pogon
VFD ili frekventni pretvarač je elektronički uređaj koji se koristi za upravljanje indukcijskim motorom na izmjeničnu struju ili sinhronim motorom. VFD kontrolira obrtni moment, brzinu i smjer motora, glatko pokrećući i ubrzavajući motor do željene brzine uz kontroliranu stopu ubrzanja. Usporavanje je takođe kontrolisano, a kočenje je dostupno kao opcija. VFD vam omogućavaju korištenje jednog motora za različite procese i uvjete koji mogu zahtijevati različite brzine.
Prednosti VFD frekventnog pretvarača
Poboljšana energetska efikasnost
Među najupečatljivijim prednostima VFD-a je njihova izuzetna sposobnost da poboljšaju energetsku efikasnost, što zauzvrat smanjuje troškove energije. Motori obično čine značajan dio potrošnje energije, posebno u industrijskim postrojenjima. VFD-ovi priskaču u pomoć vještom regulacijom brzine motora, posebno kada motor ne zahtijeva punu snagu ili dosljedan tempo.
Smanjenje propadanja napona
Pad napona, karakteriziran prolaznim padom napona, često muči industrijska okruženja, često se javlja tokom aktivacije velikih linija motora naizmjenične struje. Ovi progibi mogu biti štetni za osjetljivu opremu poput kompjutera i senzora. VFD-ovi zaobilaze ovaj problem tako što pokreću motor na nultom naponu i postepeno ga povećavaju.
Kontrolisana početna struja
VFD-ovi nude još jedno pero u svojoj kapici tako što efikasno upravljaju startnom strujom. Posjeduju sposobnost pokretanja motora pri nultom naponu i frekvenciji, što ne samo da smanjuje habanje motora već i produžava njihov radni vijek, smanjujući potrebu za čestim održavanjem i popravkom.
Zaštita opreme
Još jedan izvanredan aspekt VFD-a je njihov kapacitet za prilagođavanje i ograničavanje obrtnog momenta, osiguravajući da motori ne prelaze svoje bezbedne granice obrtnog momenta. Ovom proaktivnom mjerom štite se mašine i oprema, sprečavaju se oštećenja i sprečavaju potencijalni prekidi u proizvodnji.
Precizna kontrola procesa
U domenu industrijske proizvodnje, VFD-i su se pokazali neprocjenjivim za optimizaciju proizvodnih procesa omogućavajući fino podešenu kontrolu nad brzinama motora. VFD-ovi se mogu programirati da pokreću motore pri idealnim brzinama ili da se zaustavljaju na unaprijed definiranim pozicijama, nadmašujući druge metode upravljanja motorom u preciznosti. Štaviše, mnogi VFD se mogu daljinski kontrolisati, nudeći povećanu fleksibilnost.
Smanjenje buke
Iako nisu njihova primarna svrha, VFD-ovi služe za smanjenje nivoa ambijentalne buke radeći motore pri nižim brzinama. Ova karakteristika je posebno korisna u industrijskim okruženjima gde sniženi nivoi ambijentalne buke doprinose poboljšanim uslovima rada i glatkijoj komunikaciji u fabrici. Ovo malo, ali značajno poboljšanje stvara povoljnije radno okruženje.
VFD radi tako što uzima naizmjeničnu struju na frekvenciji od 60 Hz, pretvara je u istosmjernu (DC) snagu kroz ispravljački krug i šalje je kroz DC sabirnicu da dalje filtrira napon. Zatim, snaga dolazi do pretvarača koji stvara impulse istosmjerne energije koji funkcioniraju kao izmjenična struja. Pulsirajuća priroda izlaza oponaša snagu izmjenične struje koja je dovoljna da stvori ispravne indukcione procese potrebne za okretanje rotora motora.
Budući da je DC lakše kontrolirati napon i frekvenciju, korištenje umjesto istinskog AC napajanja omogućava VFD-u da prilagodi električno napajanje u hodu. Niz tranzistora, posebno Insulated Gate, Bipolarni tranzistor (IGBT), daje ručnu ili automatsku kontrolu nad izlaznom snagom i rezultirajućim performansama EDDY pumpe. Snaga se lako povećava na pumpu za mulj pod velikim opterećenjem, a zatim ponovo pada nakon što blokada prođe ili se promijeni tekstura mulja ili mulja koji se pumpa.
Ključne karakteristike VFD varijabilne frekvencije
Vrijednost struje kontinuiranog rada:Ovo je maksimalna RMS struja koju frekventni pretvarač može bezbedno da podnese u svim radnim uslovima pri fiksnoj temperaturi okoline (obično 40 [stepeni] C). Struje sinusnog vala opterećenja kuglice motora moraju biti jednake ili manje od ove vrijednosti.
Ocjena struje preopterećenja:Ovo je inverzna vrijednost vremena/struje koja predstavlja maksimalnu struju koju pretvarač s promjenjivom frekvencijom može proizvesti za dati vremenski okvir. Tipične vrijednosti su 110% do 150% prekomjerne struje za 1 min, ovisno o proizvođaču. Veće vrijednosti struje mogu se postići predimenzioniranjem frekventnog pretvarača. Ova ocjena je vrlo važna pri dimenzioniranju frekventnog pretvarača za struje potrebne motoru za moment prekida.
Linijski napon:Kao i kod svakog kontrolera motora, radni napon mora biti specificiran. Pogoni s promjenjivom frekvencijom su dizajnirani da rade na nekom nominalnom naponu kao što je 240VAC ili 480VAC, uz dozvoljenu varijaciju napona od plus ili minus 10%. Većina pokretača motora radit će preko ove varijacije od 10%, ali pogoni s promjenjivom frekvencijom neće i preći će u zaštitno okidanje. Snimljeno očitavanje napona odstupanja snage linije se toplo preporučuje za svaku primjenu.
Vrste VFD frekventnog pretvarača
Volti/Herc (V/Hz) Kontroliraju VFD-ove
Prvo, imamo VFD kontrole volta/herca (V/Hz). Ovi VFD-ovi kontroliraju frekvenciju snage koja se dovodi do motora. Jednostavne su, ali vrlo učinkovite, pronalazeći svoju upotrebu u najčešćim aplikacijama.
VFD bez senzorske vektorske kontrole
Sljedeći su VFD-ovi s vektorskom kontrolom bez senzora. Oni su napredniji od V/Hz drajvova. Oni mogu održavati konstantan obrtni moment bez upotrebe senzora povratne informacije, što ih čini pogodnim za aplikacije koje zahtijevaju malo više preciznosti.
Flux Vector Control VFDs
Konačno, imamo VFD-ove s vektorskom kontrolom fluksa. Ovo je vrhunac kada je u pitanju precizna kontrola. Pružaju preciznu i brzu kontrolu brzine i obrtnog momenta motora, idealno za složene i zahtjevne primjene.
Primjena VFD frekventnog pretvarača
Sistemi za filtriranje bazena
VFD se mogu koristiti u sistemima filtracije zatvorenih bazena za povećanje čistoće. VFD-ovi koji se koriste u sistemima filtracije za zatvorene bazene mogu pomoći u smanjenju potrošnje električne energije jednostavnim mijenjanjem količine vode prema potrebi. Za filtriranje vode potrebno je 40% energije koju koriste bazeni. Pumpa koja koristi VFD može pomoći u recikliranju vode uvlačeći je u sistem za filtriranje.
Pumpe za povišenje pritiska
Komercijalne ili velike zgrade poput hotela zahtijevaju dovoljno visok pritisak vode da dođu do svih jedinica, uključujući kupaonice i tuševe, koristeći pumpu za povišenje tlaka. VFD mogu biti bolja alternativa ventilima za kontrolu tlaka jer imaju bolje uštede energije i eliminiraju troškove održavanja.
HVAC sistemi
VFD se koriste u HVAC sistemima decenijama. Tradicionalno su korišćeni za modulaciju kapaciteta, ali poslednjih godina se takođe koriste za balansiranje ventilatora i pumpi, praćenje opreme i rezanje potrošnje energije opreme u uslovima vršnog opterećenja. VFD-ovi mogu pomoći u smanjenju habanja komponenti HVAC sistema, jer im je potrebno manje energije za pokretanje motora, čime se smanjuje naprezanje komponenti.
Manufacturing
U proizvodnoj industriji, VFD se koriste u transportnim trakama, ekstruderima i raznim mašinama za pružanje precizne kontrole brzine i momenta. Ovo poboljšava kvalitet proizvodnje, smanjuje habanje mehaničkih delova i povećava energetsku efikasnost.
Voda i tretman otpadnih voda
VFD su ključni u kontroli brzine pumpi u postrojenjima za prečišćavanje vode i otpadnih voda. Oni pomažu u regulaciji protoka i pritiska vode, optimiziraju korištenje energije i smanjuju mehanički stres na pumpama tokom pokretanja i rada.
Poljoprivreda
U poljoprivrednim aplikacijama, VFD se koriste u sistemima za navodnjavanje, sušarama za zrno i ventilacionim sistemima u štalama i staklenicima. Kontrolom brzine motora, VFD optimiziraju protok vode i zraka, smanjuju potrošnju energije i poboljšavaju vijek trajanja opreme.
Komponente VFD frekventnog pretvarača
Converter
Pretvarač, ili AC ulazni ispravljač, pomaže u pretvaranju AC napona u istosmjerni napon. Pretvarač se sastoji od više dioda koje su paralelno povezane jedna s drugom i dozvoljavaju struji da putuje samo u jednom smjeru. Električna energija koja teče kroz pretvarač prolazi kroz ciklus dok se ne transformiše u grubi DC napon.
DC Link
DC Link je filterska sekcija koja se sastoji od filterskih induktora i kondenzatora. Svrha DC Linka je da izgladi nabreknuti DC napon dobijen iz ispravljačkog kola u prethodnom koraku. Filtrirani izlaz se zatim dovodi na ulaz pretvarača.
Inverter
Svrha invertera je da konvertuje izlaz DC veze, koji je filtrirani DC napon, nazad u AC. Inverter se koristi za kontrolu promjenjivog napona, varijabilne frekvencije izlaza na motor. Inverter se sastoji od IGBT prekidača koji su povezani u paru za kontrolu električnog toka. Ovo je obično povezano sa logičkim kontrolerom koji omogućava operateru povezivanje i podešavanje napona motora. Kontrolom putanje električnog toka uz modulaciju širine impulsa, AC napon se može proizvesti iz DC izvora.
Korisničko sučelje
Da bi se postigla optimalna potrošnja energije ili ušteda energije, potrebno je korisničko sučelje za konfiguraciju VFD-a. Korisnički interfejs je kontrolni panel koji je povezan na VFD, omogućavajući ručni unos korisnika. Oni se kreću od tastature do LCD ekrana osjetljivih na dodir. Noviji sistemi nude Bluetooth bežične kontrolne panele.
Kontrolna logika
Korisnički definirana postavka se zatim tumači logikom kontrole. To je softver potreban VFD-u za komunikaciju s korisničkim sučeljem i povratnim uređajem na motoru. Softver se obično zasniva na dijagramu stanja, koji prati niz sekvenci prije dovršetka zadatka od početka do kraja. Ovo omogućava da VFD bude potpuno automatizovan.
Faktori koje treba uzeti u obzir pri odabiru VFD frekventnog pretvarača
Prva odluka koju treba donijeti pri odabiru VFD-a je osigurati da pogon može podnijeti trenutne zahtjeve motora. Provjerite natpisnu pločicu motora za zahtjev za struju punog opterećenja, a zatim pronađite pogon koji je nominiran za barem toliko struje. Ako pogon napajate jednofaznom strujom, obavezno koristite ocjene pogona za jednofazno napajanje. Pogoni s promjenjivom frekvencijom su značajno smanjeni za jednofazni rad.
Veličinu VFD-a treba odabrati na osnovu maksimalne struje motora pri vršnoj potražnji, a ne na osnovu konjskih snaga motora. Konstantno pokretanje, zaustavljanje i dinamička opterećenja utječu na elektroniku unutar VFD-a mnogo više nego na učinak koji imaju na lokalnu magistralu napajanja i pokretač motora punog napona. Stoga treba koristiti struju vršne potražnje.
Birajte između varijabilnog obrtnog momenta (VT) i konstantnog obrtnog momenta (CT) i zasebnih ocena za svaki. Koristite VT ocene za ventilatore i pumpe ili konsultujte CT ocene za transportere i opštu kontrolu mašine. Važno je znati tip aplikacije jer su specifikacije pogona organizirane u skladu s tim. Ako niste sigurni koji da koristite, preporučuje se da koristite CT.
Visina na kojoj koristite svoj VFD takođe utiče na hlađenje. Kako se visina povećava, zrak postaje manje gust. Ovo smanjenje gustine vazduha smanjuje svojstva hlađenja vazduha. Većina VFD-a je dizajnirana da radi sa 100% kapacitetom na visinama do 1000m. Ako ste na većoj nadmorskoj visini, disk mora biti prevelik da bi se kompenziralo smanjenje hlađenja.
Želite najnižu noseću frekvenciju koju vaš motor može podnijeti. Većinu vremena zadana frekvencija nosioca će raditi dobro, ali ako trebate smanjiti zvučni šum, rasipanje topline ili potrošnju energije, provjerite jeste li u mogućnosti izmijeniti noseću frekvenciju za pogon.
Određivanje ispravne veličine VFD uključuje nekoliko metoda proračuna kako bi se osiguralo da VFD može podnijeti zahtjeve motora. Osnovna formula koja se koristi je: VFD veličina (kW)=Snaga motora (kW) x faktor usluge. Faktor usluge se obično kreće od 1,1 do 1,5, uzimajući u obzir neočekivana povećanja opterećenja i osiguravajući pouzdanost. Na primjer, ako imate motor snage 10 kW i odaberete servisni faktor od 1,2, potrebna veličina VFD bi bila najmanje 12 kW. Ovo osigurava da VFD može podnijeti povremene vrhove opterećenja bez pregrijavanja ili kvara.
Osim toga, ključno je provjeriti da li trenutna vrijednost VFD-a odgovara amperima punog opterećenja motora (FLA). Ovo uključuje provjeru natpisne pločice motora za njegov FLA i osiguravanje da VFD može napajati ovu struju u svim radnim uvjetima. Napredniji proračuni mogu uzeti u obzir faktore kao što je harmonijsko izobličenje, koje može uticati i na napajanje i na motor. Harmonici su posebno značajni u velikim ili osjetljivim instalacijama, gdje mogu dovesti do problema s kvalitetom električne energije i oštećenja opreme.
Korištenje alata specifičnih za proizvođača ili online kalkulatora može pojednostaviti ovaj proces dimenzioniranja. Ovi alati uzimaju u obzir detaljne ulazne parametre kao što su snaga motora, tip opterećenja i uslovi okoline, dajući prilagođene preporuke. Ovaj pristup pomaže da se osigura da je odabrani VFD dobro prilagođen specifičnoj primjeni, povećavajući efikasnost i pouzdanost.
Kako održavati VFD frekventni pretvarač
Redovno čišćenje
Industrijska i komercijalna područja imaju puno prašine i krhotina u zraku koji se mogu nakupiti preko VFD-a i negativno utjecati na njegovo funkcioniranje. Da bi se to izbjeglo, bez obzira na tip VFD šasije, potrebno je osigurati redovno čišćenje VFD-a. Njegov hladnjak i ventilatori moraju uvijek biti čisti. Periodično čišćenje VFD-a može se obaviti brisanjem, čišćenjem i prskanjem akumulacije iz njih zrakom.
Održavanje temperature
Još jedan ključni savjet koji se mora slijediti za vrhunsko održavanje VFD-a je da se njihova temperatura mora održavati, jer se oni uglavnom koriste u kompaktnim područjima gdje su skokovi topline uobičajena stvar. Međutim, da bi se održala njihova optimalna temperatura, mora se osigurati odgovarajuća cirkulacija zraka. Takođe, moraju biti instalirani sistemi za kontrolu temperature.
Redovni vizuelni pregledi
Još jedan proaktivan pristup održavanju VFD-a su redovne vizuelne inspekcije. Osoblje za održavanje sa osnovnim znanjem o ovim kontrolerima mora ih pregledati vizuelno jednom nedeljno kako bi identifikovalo sve vidljive greške. Neke od ključnih inspekcija o kojima se mora voditi računa uključuju rad sistema za hlađenje prostora, optičkih kablova, priključaka i kola za hitne slučajeve.
Sprečiti prodiranje vlage
Voda i struja nisu prikladna kombinacija u bilo kojem industrijskom okruženju, a ne razlikuje se ni s promjenjivim frekvencijskim pretvaračima. VFD-ovi ne smiju doći u kontakt s vlagom jer će to neizbježno uzrokovati razne probleme kao što su kvarovi na opremi, neredovito ponašanje i korozija. Stoga, VFD-ovi moraju biti suvi.
Intact Connections
Sljedeće na listi savjeta za održavanje VFD je da morate osigurati čvrste veze. Električni priključci su možda pokvareni zbog stalnih vibracija. Labavi spojevi će rezultirati neravnomjernim radom kontrolera.
Naša fabrika
Zhejiang Hertz Electric Co., Ltd. baziran na tehnologiji energetske elektronike, motornog pogona i tehnologije upravljanja, i oslanjajući se na naprednu proizvodnu opremu i rigorozne procese testiranja, kupcima pružamo niskonaponske i srednjenaponske frekventne pretvarače, meke startere i servo kontrolu sistemi i srodna industrijska rješenja.
Certifikat
FAQ
Popularni tagovi: vfd frekventni frekventni pretvarač, Kina vfd frekventni frekventni pretvarač, proizvođači, dobavljači, tvornica, VFD u mašinama za lijevanje, vfd гигрометрҙарҙа, VFD u navigacijskoj opremi, VFD u programabilnim logičkim kontrolerima, vfd спорт ҡорамалдары, vfd ышаныслылығы
